简介：消声室所用的吸声材料，要求吸声系数大于0.99。一般使用渐变吸收层，常用尖劈或圆锥结构，以玻璃棉作吸声材料，也有用软泡沫塑料的。例如一个10×10×10m的实验室，每面敷设1m长的吸声尖劈，其低频截止频率可达50Hz。在消声室中进行试验时，被测试的对象或声源等置于中央的尼龙丝网或钢丝网上，由于此类网能承受的重量有限，故只能测试重量轻、体积小的声源等。

设计：消声室不仅是声学测试的一个特殊实验室，而且是测试系统的重要组成部分，实际上它也是声学测试设备之一，其声学性能指标直接影响测试的精度。消声室的主要用途是测试抗噪声送、受话器的灵敏度、频响和方向性等电声性能。这种送、受话器的频率范围要保证语言通信清晰，一般为200—4000Hz左右。
根据消声室用途及原有房间条件，声学设计指标如下：
（1）设计的消声室为一间全消声室，并要求设置工作地网。
（2）隔声设计实现本底噪声指标。
（3）吸声设计实现自由声场指标，要求测量误差在±1dB以内，或者有测量声源方向等特殊要求。
（4）消声设计实现空气动力学性能。
（5）隔振设计实现隔离全消声室周围产生的低频振动。
（一）隔声和隔振
通过现场数据采集和实地考察，确定待建消声室位置附近的低频噪声源和环境噪声，根据采集结果分析确定设计方案，为了提高隔声和隔振效果，一般采取与原有建筑完全分离的“房中房”式隔声结构。
（二）浮筑地面
为了隔绝因撞击引起的固体声，采用弹性垫层的浮筑地面进行隔振。其做法是在原地面上铺上一层15cm厚(经压实后为10cm)的玻璃棉保温板作为隔振弹性垫层，在它的上面再做一层厚20cm的钢筋混凝土地板，与外墙留有5cm的问隙，以防止与外墙的刚性连接，隔绝大楼内和户外固体声的传入。
（三）隔墙
在浮筑地面上砌一层厚24cm的砖墙作为内墙，与外墙之间留有20cm的间隙，砌墙砖缝要求砂浆饱满，以防缝隙漏声。
（四）隔声吊顶
考虑到施工和减轻隔声平顶的重量，采用双层钢丝网水泥抹灰，中间留有10cm空气层的隔声平顶，其特点是隔声量高、重量轻。为了使消声室能获得尽量大的有效高度，支承楼板的大梁让其部分向下凸出。

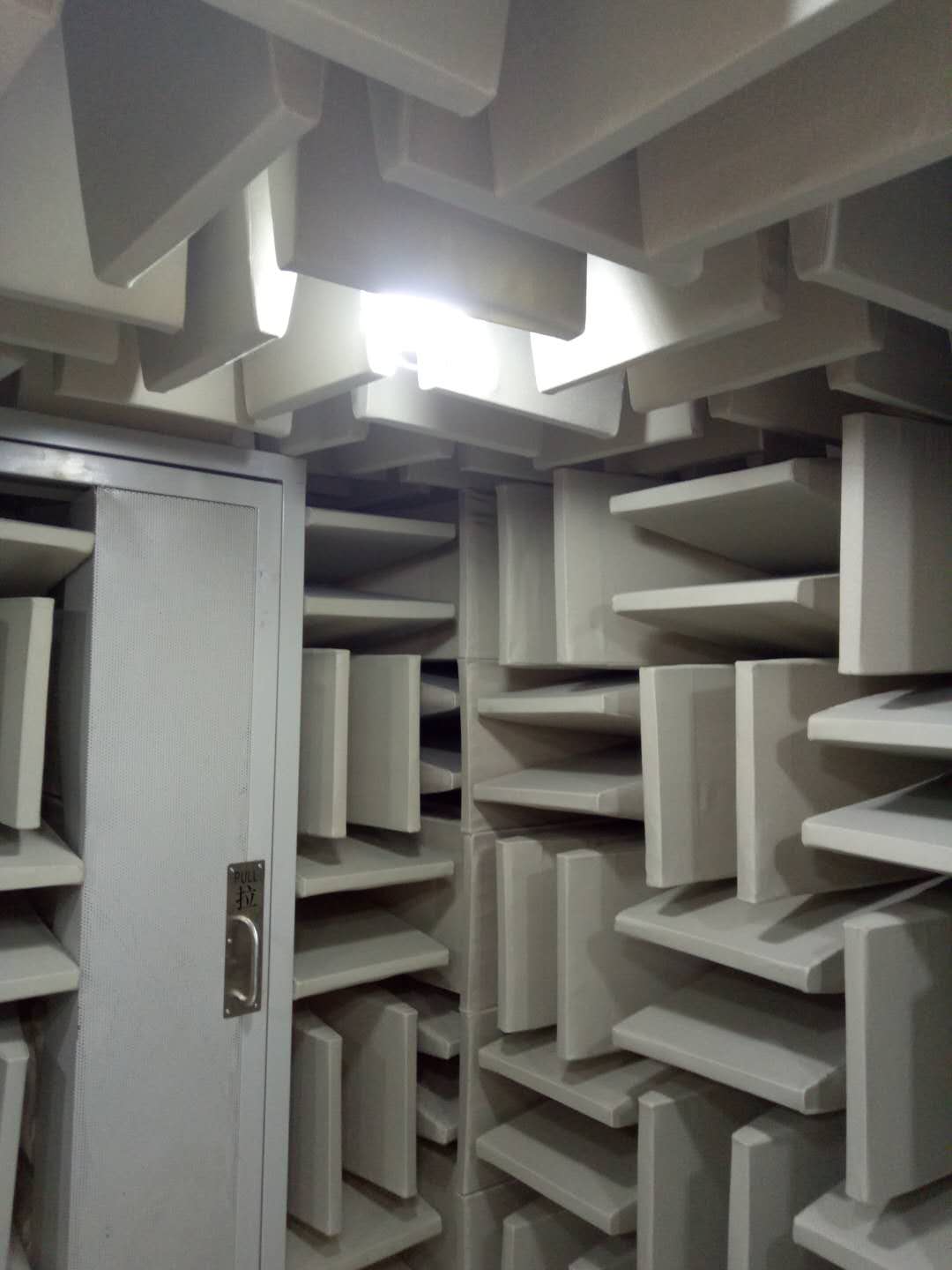

（五）隔声门
消声室门具有隔声和吸声功能，它由隔声门和吸声尖劈门组成，设在与仪器室之间的分隔墙上，安装有两道单开钢质复合结构隔声门以及内壁的吸声扯门。其特点是大大缩小一般推拉式吸声尖劈门所占的空问位置，而且开关也很方便。由于消声室设计采用了短吸声尖劈，为此将靠壁面的一组吸声尖劈朝内安装，留空档解决扯门位置。
（六）吸声尖劈
吸声尖劈的设计是保证消声室声场特性和测试下限频率的决定因素。为了尽可能增大有效空间，尖劈的长度由截止频率暨1/4波长理论决定，具体的计算方法为L=1/4*（340/Fc）。其中Fc为截止频率；340为声波在空气中的传播速度，单位为m/s；L则为要达到截止频率的吸音消声尖劈理论上的长度。用4mm的冷拔钢丝做骨架，内填充环保型无甲醛吸音消声材料，采用定制模具切割，切割后整体填充，确保每一个尖劈的外型一致而美观，无碎棉和棉渣，确保玻璃棉不外漏、内层面采用新型高织数白色玻璃布整体套裁，接缝处用魔术贴粘接；外层面采用防火的灰白阻燃洞布，整体套裁确保规格统一，最后接缝处都处于尖劈底部，手工封口。
（七）地网结构
为了测试方便，消声室设有一工作地网。根据消声室的高度，地网设在离地面64cm处。工作地网一方面应有足够的强度和刚度，以保安全；另一方面不允许地网声反射影响声场特性。为此，选用4高强度钢丝，两端分别连在固定于墙圈梁上的花篮螺丝和拉钩上，利用花篮螺丝把钢丝收紧，使地网保持平直，钢丝间距为10cm。
地网在靠墙角处设计有一个1m×1m的人孔，以便安装网下地面上的尖劈，必要时可进入地网以下部空间进行维修。
