一、概述

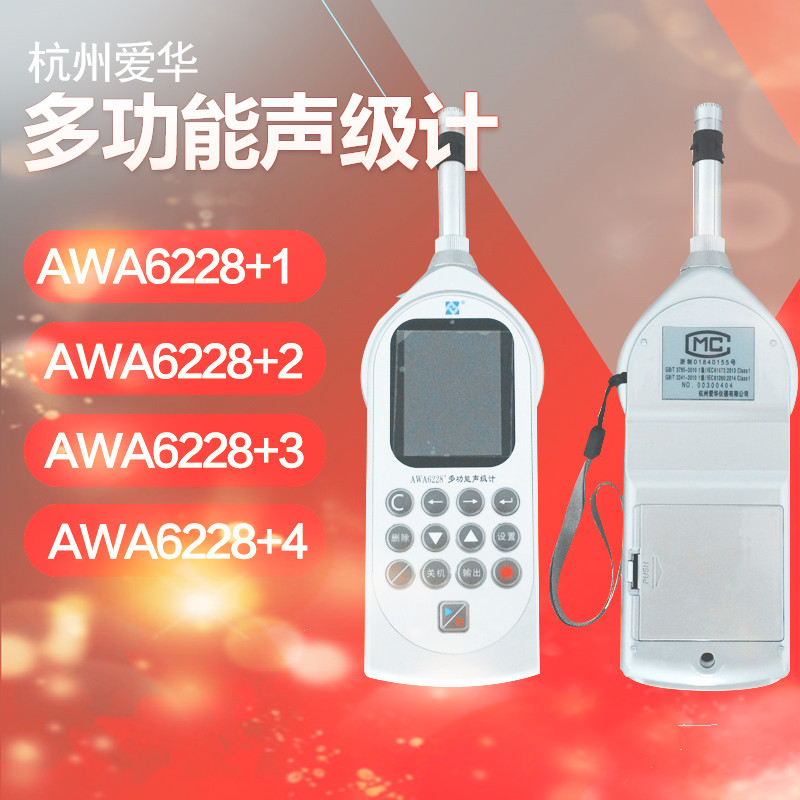

AWA6228+型多功能声级计是采用数字信号处理技术的新一代噪声测量仪器，是AWA6228的升级换代产品。测量范围超大，功能更强，功耗更低，并搭配彩屏液晶显示器。A、C、Z三种并行（同时）的频率计权及F、S、I三种并行（同时）的时间计权，可以同时测量多种评价指标。分析功能多，统计、积分、1/1OCT、1/3OCT、FFT和数字记录可以同步或异步启动。模块化设计，用户可以根据需要选购。
该仪器可广泛应用在环境保护、劳动卫生、工业企业、科研教学等领域，完成环境噪声测量、声功率级测量、机器设备噪声测量以及建筑声学测量。
二、主要特点
2.1.大于122dB(A)的超大级线性范围，高低量程，每档测量范围大于112dB(A)。
2.2.2.6寸彩屏显示器，分辨率240×320，阳光下可读，显示内容丰富，亮度可自动调节。
2.3.数据存贮：标配3MB，最多存储积分测量结果3328组。
2.4.大容量存贮：最大支持32GB SD卡（选配）。
2.5.快速设置：选择适用的标准或测量方法，自动设好相关标准要求的分析仪模式和参数，并关闭不需要的分析功能，更方便使用和省电。
2.6.用户配置不同灵敏度的传声器可得到不同的测量范围。
2.7.具有电池和外接电源自动切换功能。
2.8.启动方式：按键、超限、定时、等间隔。
2.9.自动开/关机：可定时自动开关机。
2.10.内部可嵌GPS定位系统，测量噪声的同时还可以获得准确的位置信息及运动速度（选配）。
2.11.内部可嵌蓝牙模块，可无线打印测量结果或通过手机操作仪器（选配）。
2.12.外接微型打印机，可现场打印测量结果（选配）。
2.13.外接GSM无线数据传输模块，测量结果可及时通过SMS发到指定的手机或计算机（选配）。
2.14.外接太阳能电池模块，可在野外超长时间工作（选配）。
三、主要技术指标：
3.1 传声器组合：Φ12.7mm（1/2″）预极化测试电容传声器和AWA14601型前置级，标配灵敏度级：-28dB
注：灵敏度以1V/Pa为参考0dB，以下无具体说明时，均指标配灵敏度。
3. 2 声压级测量范围：
低量程：(20～132)dBA，(25-132)dBC，(30-132)dBZ
高量程：(30～142)dBA，(35-142)dBC，(40-142)dBZ
注意：其他灵敏度时，声压级测量范围会整体偏移，具体以仪器上显示为准。
3.3 频率范围：10Hz～20kHz。
3.4 本机电噪声：
低量程：小于12dBA，17dBC，22dBZ
高量程：小于23dBA，27dBC，32dBZ
3.5 Ａ/Ｄ位数：24位。
3.6 采样频率： 48kHz。
3.7 检波特性：真有效值数字检波。
3.8 执行标准：
GB/T 3785-2010 1级/IEC 61672:2013 Class 1
GB/T 3241-2014 1级/IEC 61260:2014 Class 1
3.9 显示器：2.6寸彩屏显示，分辨率240×320，显示内容丰富，背光亮度可自动调节或手动46级调节。
注：关背光时屏幕不显示。
3.10 数据存储：标配3MB ，最多存储积分测量结果3328组。
3.10 日历时钟：每月误差小于1分钟，可GPS授时、校时，内置后备电池。
3.12 电源：4节LR6碱性电池，可连续工作30小时左右，关背光测量时，可连续工作36小时以上；也可用DC 5V±0.5V、1A外接电源。
注1：测试条件为常温常压，低量程、仪器仅打开积分、 统计功能，背光亮度为25。
注2：高量程、打开FFT、1/1OCT、1/3OCT、录音、交流输出、蓝牙或GPS时会增加功耗。
3.13 电源切换：电池和外接电源同时供电，外接电源电压较高时，电池被切断；外接电源电压较低时，仪器自动切为电池供电。
3.14 输出接口：
名称 | 主要功能 | |
交流输出 | 可在交流、1kHz和关闭中选择；输出可接8Ω监听耳机，功率约150mW，谐波失真小于0.1%。 | |
直流输出 | 输出与当前显示的声压级成比例的直流信号；输出比例：约15.4mV/dB。 | |
RS232接口 | 与计算机通信；通过相关微型打印机可打印出测量结果及相关图表。 | |
USB接口 | 与计算机通信，固件升级；符合USB1.1标准，兼容USB2.0标准。 | |
3.15 工作温度：-15℃～55℃
3.16 相对湿度：20%～90%
3.17 外形尺寸（mm）：260×80×30
3.18 重量：约350g
四可选功能模块简介
4.1、积分功能
主要测量指标：Lxyi、Lxyp、Lxeq,t、Lxeq,T、Lxmax、Lxmin、Lxpeak、LAE、LC-A、SEL
注：x为A,C,Z, y为F,S,I
峰值C声级测量：测量下限为测量上限减80dB。
数据存贮：最多3328组。
4.2、统计功能
主要测量指标：Lxyi、Lxyp、Lxeq,T、Lxmax、Lxmin、LxN、SD、SEL
注1：x为A,C,Z,y为F,S,I，N为5，10，50，90，95
注2：24H测量指标：除了统计分析菜单所有的测量指标外，还有Ld、Ln、Ldn
数据存贮：可存贮统计分析结果、24H测量结果。
统计1和统计2分析指标相同时：最多3328组。
统计1和统计2分析指标不同时：最多2663组。
统计分析可以选1/1OCT或1/3OCT的任意中心频率（需选配1/1OCT或1/3OCT软件）
4.3、1/1OCT频谱分析
频率计权：并行A 、C、Z。
时间计权：并行F、S，低频125Hz以下用S计权。
级线性范围：大于90dB，1档量程。
滤波器类型：并行(实时)倍频程，G=103/10
滤波器中心频率：11个中心频率
数据存贮：最多3328组。
4.4、1/3OCT频谱分析
频率计权：并行A 、C、Z、B、D、T、U。
时间计权：并行F、S，低频125Hz以下用S计权。
级线性范围：大于90dB。
滤波器类型：并行(实时)倍频程，G=103/10
滤波器中心频率：33个中心频率外加扩展F0
数据存贮：最多1664组
4.5、FFT频谱分析
级线性范围：大于90dBZ，1档量程。
窗函数：平顶窗、布氏窗、汉宁窗、距形窗可选。
FFT分析线数：2048线
数据存贮：最多121组注：第122组不能完整记录。
4.6、个人声暴露测量
测量范围：
声压级测量范围：（20～142）dBA
峰值C声级测量范围：（50-145）dBC
噪声剂量测量范围:0%到999.99%
交换率：3、4、5、6可选。
2.4 门限值：40～90可选
2.5 标准限值：70～90可选
主要测量指标：LASp、LASmax、TWA、LEX,8h、LCpeak、LZpeak、LASmin、LAeq,T、LAVG、DOSE
4.7、混响时间
主要测量指标：T20、T30、EDT。
测量范围：0.20秒到20.00秒。
滤波器带宽：1/1OCT或1/3OCT。
数据存贮：32GB SD卡，最多10000组混响时间测量结果。同时保存一次脉冲响应记录结果，一次各中心频率下的混响时间。
